激光打标机 输出光束质量好 标刻精度极高 深度好

2019-4-11   杭州远华激光

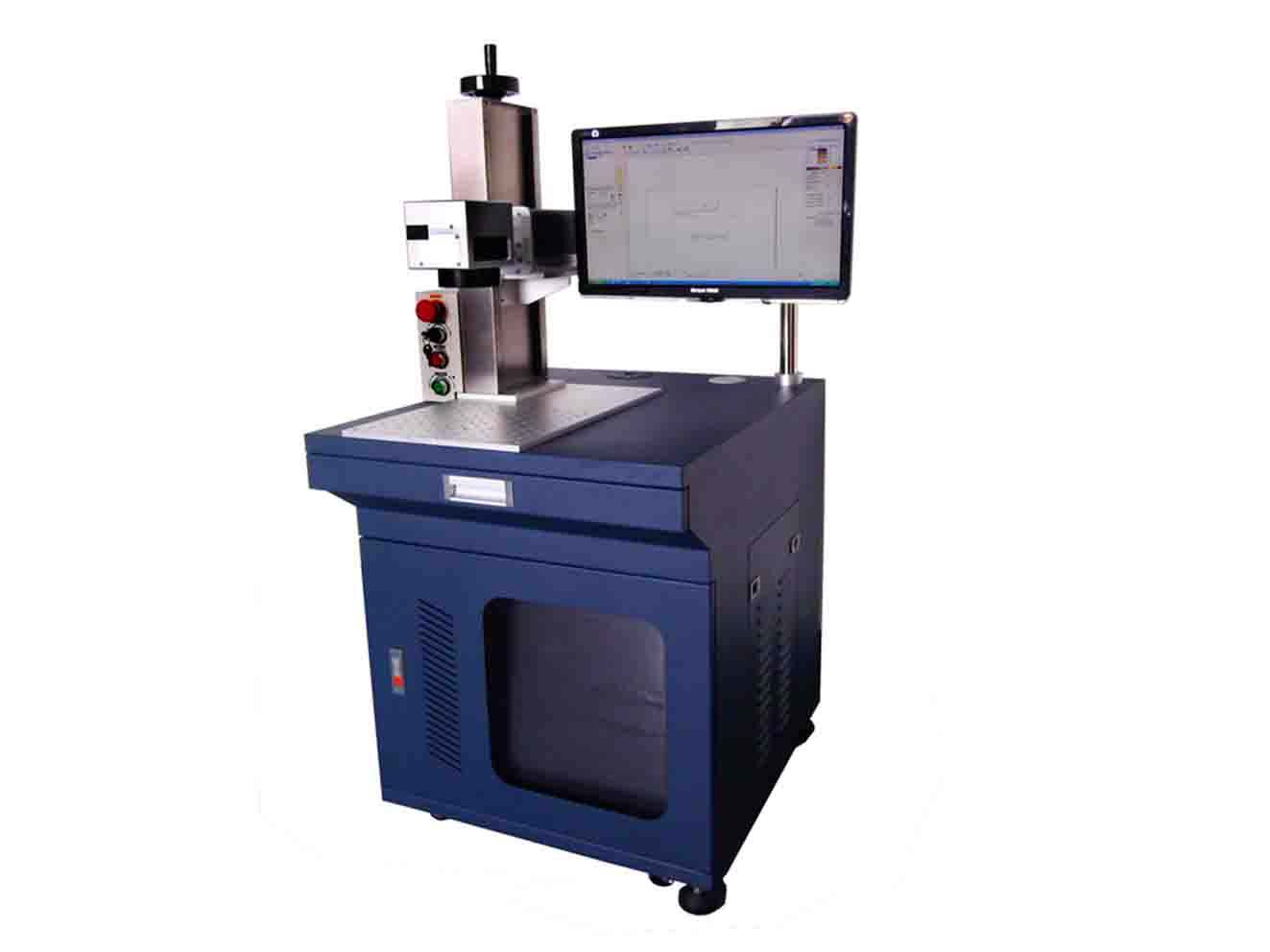

激光打标机(lasermarkingmachine)是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,从而刻出精美的图案、商标和文字,激光打标机主要分为,CO2激光打标机,半导体激光打标机、光纤激光打标机和YAG激光打标机,激光打标机主要应用于一些要求更精细、精度更高的场合。应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材。


激光打标机 输出光束质量好 标刻精度极高 深度好





基本原理


激光打标机 输出光束质量好 标刻精度极高 深度好





激光打标是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹,或者是通过光能烧掉部分物质,显出所需刻蚀的图案、文字。


组成结构


激光打标机 输出光束质量好 标刻精度极高 深度好





激光电源


光纤激光打标机激光电源是为光纤激光器提供动力的装置,其输入电压为AC220V的交流电。安装于打标机控制盒内。


光纤激光器


光纤激光打标机采用进口脉冲式光纤激光器,其输出激光模式好使用寿命长,被设计安装于打标机机壳内。


振镜扫描系统


振镜扫描系统是由光学扫描器和伺服控制二部分组成。整个系统采用新技术、新材料、新工艺、新工作原理设计和制造。


光学扫描器采用动磁式偏转工作方式的伺服电机。具有扫描角度大、峰值力矩大、负载惯量大、机电时间常数小、工作速度快、稳定可靠等优点。精密轴承消隙机构提供了超底轴向和径向跳动误差;“电子扭力棒”取代传统弹性材料扭力棒,大大提高了使用寿命和长期工作的可靠性;任意位置零功率保持工作原理既降低了使用功耗,又减少了器件的发热效应,省却了恒温装置;先进的高稳定性精密位置检测传感技术提供高线性度、高分辨率、高重复性、低漂移的性能。


光学扫描器分为X方向扫描系统和Y方向扫描系统,每个伺服电机轴上固定着激光反射镜片。每个伺服电机分别由计算机发出数字信号控制其扫描轨迹。


聚焦系统


聚焦系统的作用是将平行的激光束聚焦于一点。主要采用f-θ透镜,不同的f-θ透镜的焦距不同,打标效果和范围也不一样,光纤激光打标机选用进口高性能聚焦系统,其标准配置的透镜焦距f=160mm,有效扫描范围Φ110mm。用户可根据需要选配型号的透镜。


可选配的F-θ透镜有:


f=100mm,有效聚焦范围Φ65mm。


f=160mm,有效聚焦范围Φ110mm。


计算机控制系统


计算机控制系统是整个激光打标机控制和指挥的中心,同时也是软件安装的载体。通过对声光调制系统、振镜扫描系统的协调控制完成对工件打标处理。


光纤激光打标机的计算机控制系统主要包括机箱、主板、CPU、硬盘、内存条、D/A卡、软驱、显示器、键盘、鼠标等。


特点


公认的原理是两种:


“热加工”具有较高能量密度的激光束(它是集中的能量流),照射在被加工材料表面上,材料表面吸收激光能量,在照射区域内产生热激发过程,从而使材料表面(或涂层)温度上升,产生变态、熔融、烧蚀、蒸发等现象。


“冷加工”具有很高负荷能量的(紫外)光子,能够打断材料(特别是有机材料)或周围介质内的化学键,至使材料发生非热过程破坏。这种冷加工在激光标记加工中具有特殊的意义,因为它不是热烧蚀,而是不产生"热损伤"副作用的、打断化学键的冷剥离,因而对被加工表面的里层和附近区域不产生加热或热变形等作用。例如,电子工业中使用准分子激光器在基底材料上沉积化学物质薄膜,在半导体基片上开出狭窄的槽。


不同标记方法的比较


与喷墨打标法相比,激光打标雕刻的优越性在于:应用范围广,多种物质(金属、玻璃、陶瓷、塑料、皮革等)均可打上永久的高质量标记。对工件表面无作用力,不产生机械变形,对物质表面不产生腐蚀。


产品应用


可雕刻多种非金属材料。用于服装辅料、医药包装、酒类包装、建筑陶瓷、饮料包装、织物切割、橡胶制品、外壳铭牌、工艺礼品、电子元件、皮革等行业。


1.可雕刻金属及多种非金属材料。更适合应用于一些要求精细、精度高的产品加工。


2.应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。


3.适用材料包括:普通金属及合金(铁、铜、铝、镁、锌等所有金属),稀有金属及合金(金、银、钛),金属氧化物(各种金属氧化物均可),特殊表面处理(磷化、铝阳极化、电镀表面),ABS料(电器用品外壳,日用品),油墨(透光按键、印刷制品),环氧树脂(电子元件的封装、绝缘层)。


功能特点:


1.采用CO2气体激光管、扩束聚焦光学系统和高速振镜扫描器,性能稳定,长寿命,免维护


2.可广泛用于电子元器件,电气零部件、医药、食品、工艺品、皮革制品、塑胶制品等行业


3.该机可单机使用也可以安装在流水线上联合使用


4.打印效果和打标速度能够满足现代化大生产高效、高速、高可靠的要求


(1)该机的专业打标控制软件是基于矢量图形打标的软件系统,支持Autocad、photoshop等后台软件,系统功能强大、易于掌握


(2)在晶体管、片式元器件、IC、陶瓷电容、热敏电阻等上标刻商标型号等,字符清晰美观,不会磨损;


CO2激光标刻机应用范围:


该机应用广泛,可雕刻绝大部分非金属材料:纸张、皮革、木器、塑料、有机玻璃、布料、亚克力、木竹、橡胶、水晶、玉石、陶瓷、玻璃及人造石等等。
